LAPORAN AKHIR PERCOBAAN 5

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware dan Diagram Blok

3. Rangkaian Simulasi dan Prinsip Kerja

4. Flowchart dan Listing Program

5. Kondisi

6. Video Simulasi

7. Download File

Laporan Akhir 1 Modul 1

(Percobaan 5)

1. Prosedur [Kembali]

1. Rangkai rangkaian di wokwi sesuai dengan kondisi percobaan.
2. Buat program dengan bahasa python.
3. Jalankan simulasi rangkaian.

4. Selesai.

2. Hardware dan Diagram Blok [Kembali]

Hardware :

a) Raspberry Pi Pico

2. Push Button

3. Buzzer

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

Rangkaian Simulasi :

Prinsip Kerja :

Pada rangkaian ini, input berupa 2 buah push button dimana terhubung ke pin 10 dan 14 pada raspberry pi pico, lalu ada output berupa 1 buah buzzer yang terhubung ke pin 16. lalu ground pada pin 13

Jika disimulasikan, ketika push button ditekan maka buzzer akan berbunyi.

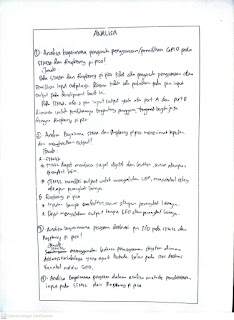

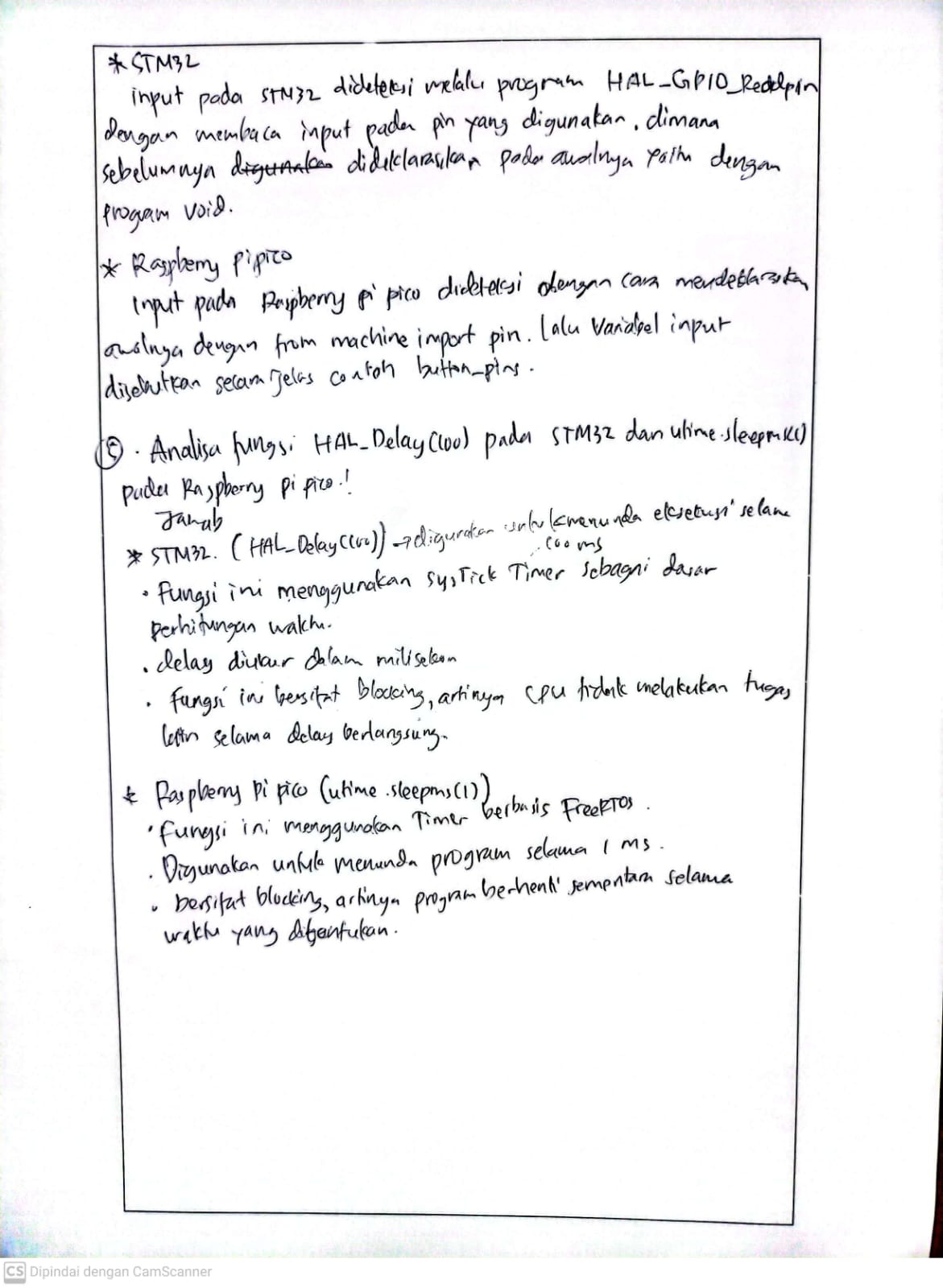

Analisa :

4. Flowchart dan Listing Program [Kembali]

Flowchart :



Listing Program :

from machine import Pin import utime

# Konfigurasi pin BUZZER = Pin(12, Pin.OUT) Button1= Pin(10, Pin.IN, Pin.PULL_UP) Button2= Pin(7, Pin.IN, Pin.PULL_UP)

lastButton1State = True lastButton2State = True

def buzz(duration):     BUZZER.value(1) # Nyalakan buzzer

    utime.sleep_ms(duration)    BUZZER.value(0) # Matikan buzzer

while True:    Button1State = Button1.value()    Button2State = Button2.value()    if Button1State == 0 and lastButton1State == 1:        print("Tombol 1 Ditekan")         buzz(100)     lastButton1State = Button1State     if Button2State == 0 and lastButton2State == 1:         print("Tombol 2 Ditekan")        buzz(100)     lastButton2State = Button2State

    utime.sleep_ms(1) # Debounce sederhana

5. Kondisi [Kembali]

Percobaan 6

Ketika push button ditekan, maka buzzer akan berbunyi

6. Video Simulasi [Kembali]

7. Download File [Kembali]

Download File Rangkaian [Download]

Link Wokwi [Link]
